BERT Architecture (Transformer Encoder)

BERT



BERT는 2018년 구글이 공개한 사전 훈련 모델이다.

Transformer의 encoder 구조를 사용해 구현되었으며 약 33억 개의 텍스트 데이터로 사전 훈련되었다.

이전의 Embedding 방식에서는 다의어나 동음이의어를 구분하지 못하는 문제점이 있었고 이러한 문제의 해결책으로 BERT가 출현하게 되었다.

그럼 어떠한 방식으로 BERT가 문장의 문맥을 이해하고 단어를 표현할 수 있는지 알아보자.



---

INPUT





Wordpiece Tokenizer

BERT에서는 subword tokenizer로 wordpiece tokenizer를 사용했다.

이는 자주 등장하는 단어 집합은 그대로 사용하고, 자주 등장하지 않는 단어의 경우, 더 작은 단위인 서브 워드로 분리하여 단어 집합에 추가한다.

실제로 세상의 모든 단어들에 index를 부여하여 학습할 수 없기 때문에 모델이 단어를 처리할 수 있는 범위를 구하는 것이다.

즉, 경우의 수를 줄여 토큰을 재사용하고 OOV 처리에 용이하다는 장점이 있다.

BERT에서는 이러한 방식으로 33억 개의 단어를 약 3만 개의 vocabulary에 담았다.



Positional Embedding

단어의 위치 정보를 얻기 위해 각 단어의 임베딩 벡터에 위치 정보들을 더하여 모델의 입력으로 사용하는 임베딩 값이다.

transformer의 내부 구조를 살펴보면 알겠지만 BERT는 문장 내 모든 토큰을 참조하는 구조로 단어 입력을 순차적으로 받지 않기 때문에 단어의 위치 정보를 따로 주어야 한다.

따라서 positional embedding을 진행하면 동일한 단어라도 문장 내의 위치에 따라 다른 값을 가질 수 있다.

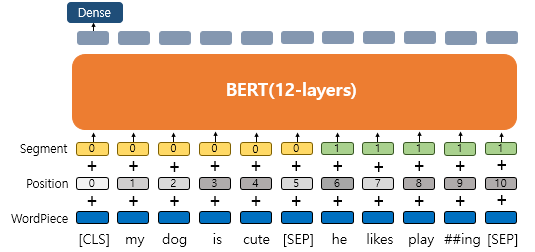

Segment Embedding

두 개의 문장을 입력으로 받을때 문장을 구분하기 위한 임베딩 값으로 사용된다.

위 그림에서처럼 입력으로 두 개의 문장이 들어갔을때 각 문장에 0, 1값을 주어 두개의 문장을 구분할 수 있게 해주는 벡터이다.





따라서 wordpiece가 수행된 토큰들의 단어 임베딩 값과 위치 임베딩, 세그먼트 임베딩 값이 합산되어 BERT의 입력으로 들어가게 된다.

input_embedding = word_embedding + positional_embedding + segment_embedding



---



Encoder





이제 입력 데이터를 살펴봤으니 BERT의 내부구조에 대해서 알아볼 차례다.

앞서 말했듯이 BERT는 transformer encoder 구조를 사용해 구현되었다.

위의 그림을 보면 입력 데이터가 들어오면 n개의 encoder(BERT Layer #n)가 쌓여있고 순차적으로 학습이 진행된다.



이해를 좀 더 쉽게 하기 위해 Encoder 구조는 BERT-Base 기준으로 설명을 하려고 한다.

BERT-Base
L = 12 : encoder 12개
D = 768 : 768차원의 embedding vector
A = 12 : 12개의 self-attention

BERT-Base는 위와 같이 설정되어있다.

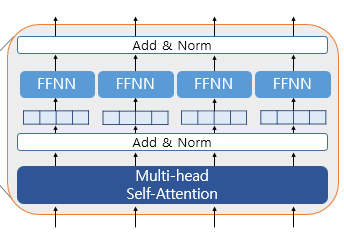

그럼 지금 Encoder는 12개가 쌓여있으며 한 Encoder의 내부구조는 위 그림에서 오른쪽에 그려진 구조를 참고하면 된다.





Encoder층은 순서대로

1. Multi-head Self-Attention

2. Add & Norm

3. FFNN

4. Add & Norm

으로 이루어진다.



---

1. Multi-head Self-Attention

그림에서처럼 입력 데이터가 들어오면 Multi-head Self-Attention 층을 지나게 된다.

Multi-head attention 층은 여러 개의 self-Attention이 병렬적으로 학습되어있는 구조로 이를 이해하기 위해서는 self-attention이 어떻게 동작하는지 알아야 한다.

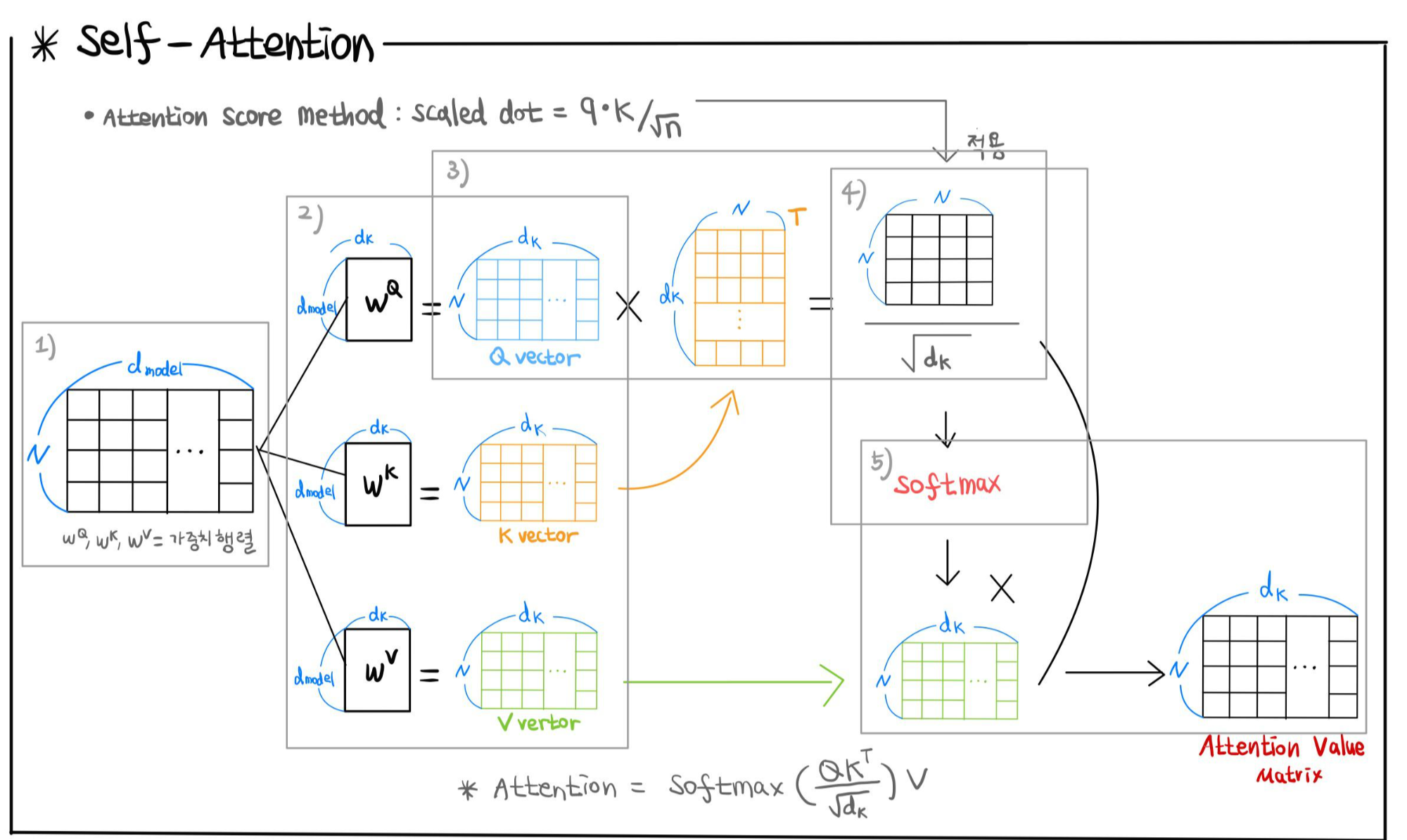

self-attention 구조



self-attention의 학습과정을 도식화한 그림이다.

설명을 순서대로 진행하기 위해 파트별로 박스와 번호를 설정해놨다.



1)

먼저 input matrix를 보자. 그림에서의 matrix은 문장 하나가 input으로 들어갔을 경우를 행렬로 그린 것이다.

N은 우리가 설정한 최대 단어 길이이며 BERT-Base에서는 최대 단어 길이를 512로 설정하였기 때문에 N은 512로 볼 수 있다.

d_model은 embedding 차원을 나타내며 BERT-Base기준으로 768차원이라고 볼 수 있다.

따라서 현재 512x768차원의 행렬이 입력으로 들어간다.



2)

여기서 우리는 d_model x d_k 차원의 3개의 가중치 행렬과 각각 연산을 진행한다.

이때 d_k는 D(embedding vector=768) / A(number of self-attention=12)로 설정이 되며 BERT-Base 기준으로 768/12=64차원이 된다.

이렇게 설정하는 이유는 우리가 학습이 끝난 각각의 self-attention의 output을 concat 하게 되는데 이때 차원이 기존의 embedding차원으로 나와야 하기 때문이다.

즉, 우리는 12개의 self-attention을 수행하고 각 self-attention에서 64차원의 행렬이 output으로 나오게 되면 이를 이어 붙여 12 * 64 = 768차원의 최종적인 multi-head self-attention의 output을 구할 수 있게 된다.



각 가중치 행렬을 연산하게 되면 우리는 d_model x d_k 차원의 Q(query), K(key), V(value) matrix를 얻게 되며

이 각각의 matrix는 값은 다 다르지만 본질적으로 input의 정보를 내포하고 있는 matrix이다.



3)

이제 attention score를 구하는데 transformer에서 attention score method는 scaled dot method를 사용하였다.

scaled dot method = $Q * K^T / \sqrt{d_k}$

method를 따라서 Q matrix와 K의 역행렬 matrix 연산을 수행한다.

이 연산은 각 token들이 문장 내의 모든 token과 연산을 하는 과정이다.

따라서 우리가 얻어낸 N x N matrix은 각 토큰이 문장내의 모든 토큰을 참고한 값을 가지고 있는 행렬이라고 볼 수 있다.



4)

얻어진 N x N matrix에 scaling을 진행한 후 softmax를 씌운다.

softmax를 적용한 N x N matrix는 각 feature vector의 합이 1인 어떠한 확률 값을 가지게 된다.

이 확률 값의 의미는 각 토큰이 참고한 토큰들과의 유사도를 의미한다.



5)

softmax를 수행한 NxN 유사도 행렬을 V matirx와 연산해준다.

그럼 self-attention의 최종 output으로 N x d_k의 matrix을 얻게 되며 이 matrix는 문장 내에 어떤 단어들이 유사한지를 알 수 있게 해 준다.

즉, self-attention을 통해 "그 동물은 길을 건너지 않았다. 왜냐하면 그것은 너무 피곤하였기 때문이다."라는 문장에서 '그것'이 '동물'과 연관성이 크다는 것을 기계가 학습하는 것이다.

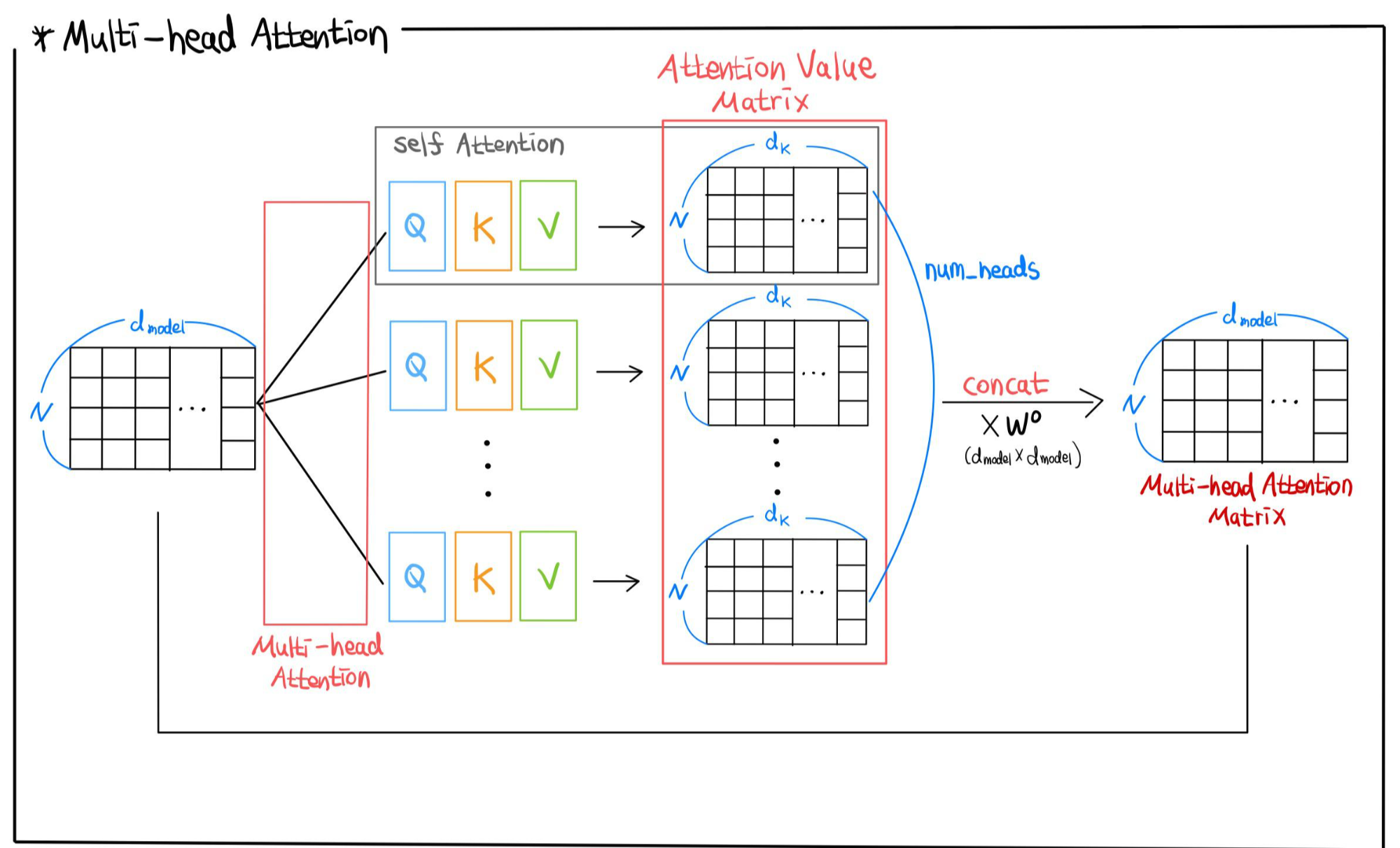

multi-head self-attention 구조



위의 self-attention 과정을 12개 병렬적으로 진행하여 각 self-attention에서 나온 N x d_k matrix(=attention head)를 모두 이어 붙이면 최종적으로 N x d_model matrix가 나오고 이 matrix는 multi-head self-attention의 최종 output이 된다.





---



2. Add & Norm

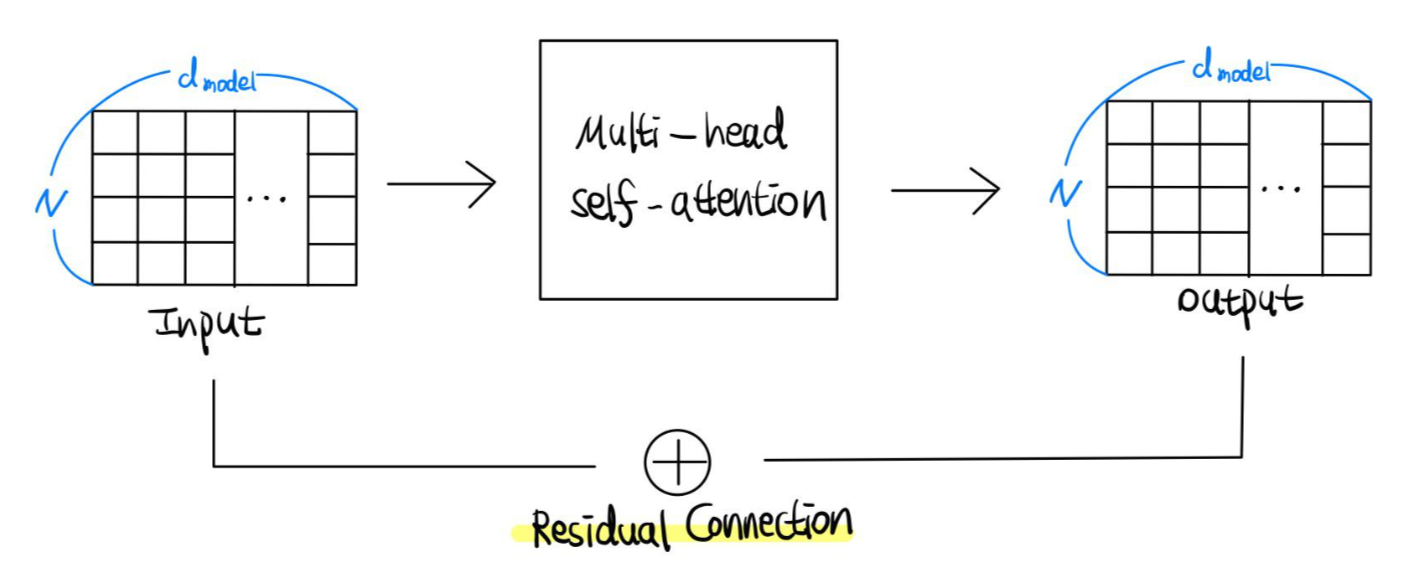

Residual Connection



Residual Connection

multi-head self-attention층을 통과하면 Add & Norm층을 통과한다.

Add는 Residual Connection을 뜻한다.

multi-head self-attention을 통과한 output과 multi-head self-attention을 통과하기 전의 input 행렬은 동일한 차원을 가지고 있다.

이 두 행렬을 다시 더해주는 것이 Residual Connection이다.

Residual Connection은 computer vision의 ResNet이란 모델에서 나온 방법으로 multi-head self-attention을 통과한 output이 기존의 input 정보를 많이 손실하여 기존 input 정보를 최대한 보존하고자 하는 것이 목적이다.



Layer Normalization

다음 Norm은 Layer Nomalization을 뜻한다.

Layer Normalization은 각 feature vector를 정규화한다. (Batch Normalization에서는 각 feature를 정규화)

정규화 방식은 두 가지이다.



1) $\mu=0, \sigma^2=1$

우리가 잘 알고 있는 정규화 방식이다. vector의 평균과 분산을 구해 정규화를 수행한다.

$\hat{x_i} = \dfrac{x_i - \mu}{\sqrt{\sigma^2}}$

정규화를 수행하는 이유는 초기 입력이 정규분포더라도 hidden layer를 지나면서 분포가 점점 정규화를 벗어나 Gradient Vanishing 문제를 야기할 수 있기 때문에 이를 방지하고자 정규화를 수행한다.



2) $\gamma, \beta$

1) 번 방식으로 정규화를 수행한 후 $\gamma$와 $\beta$를 사용한다.

$Norm(x_i) = \gamma\hat{x_i} + \beta$

$\gamma=1, \beta=0$의 초기화 값을 가지며 모두 학습 가능한 변수이다.

1) 번 방식으로 계속해서 정규화를 수행하면 데이터가 비선형 성질을 잃게 되어 이를 방지하고자 2) 번 방식을 수행한다.



---

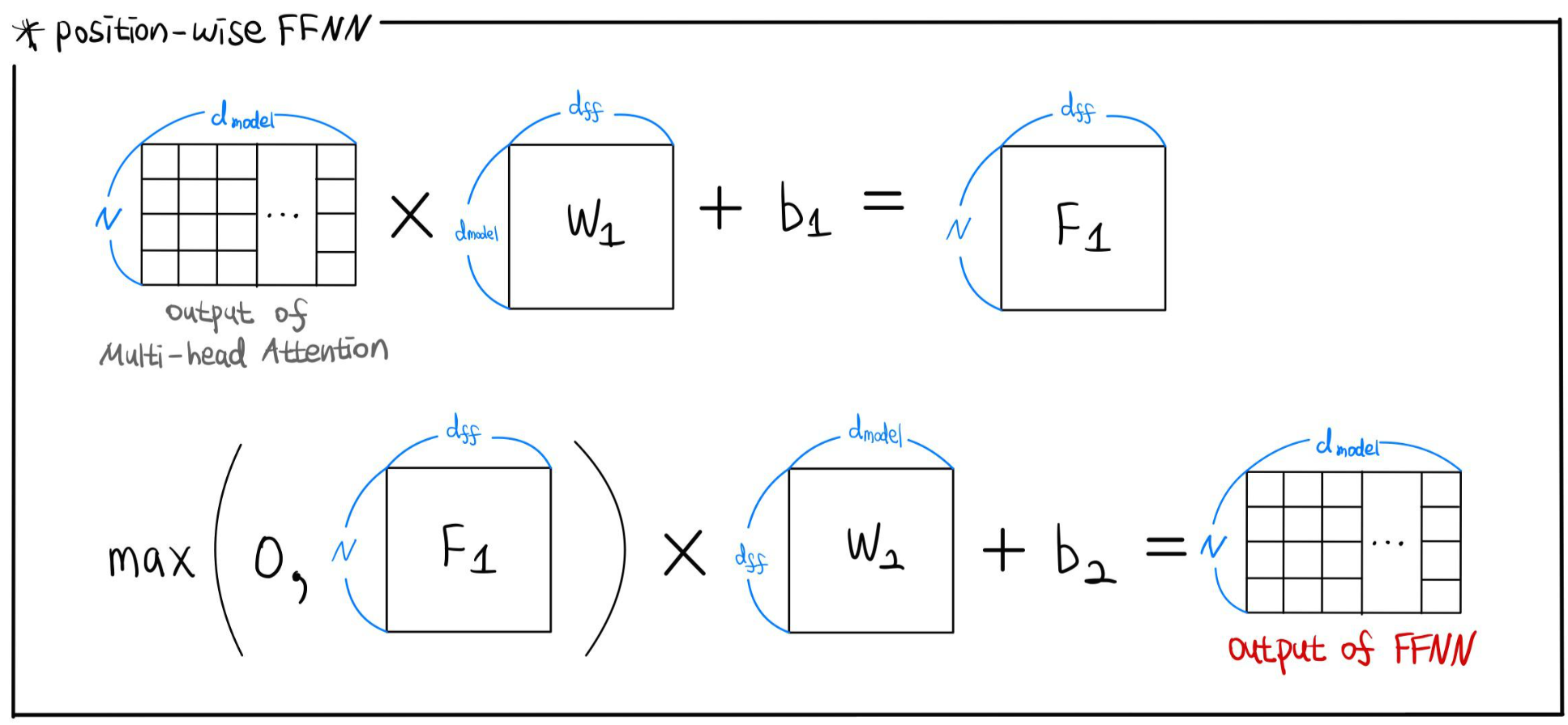

3. Position-wise FFNN(Feed Forward Neural Network)

두 번째 층인 Add&Norm을 통과하면 FFNN층을 통과하게 된다.

그림으로 표현하긴 했지만 더 쉽게 설명하자면 Dense Layer를 두 개 쌓은 것이다.

최종 Layer는 input과 output차원이 동일하도록 d_model 수만큼의 unit을 설정한다.



---

4. Add & Norm

2.Add & Norm과 같은 과정이므로 생략







---



이러한 아키텍처를 가진 BERT가 어떠한 방식으로 모델을 학습시켰는지도 해당 포스터에 같이 적으려고 했는데..

귀찮다.........

MLM 내용 5줄 적고 일주일째 미루고 있어서 일단 아키텍처 부분만 업로드하는 걸로...
